概述：

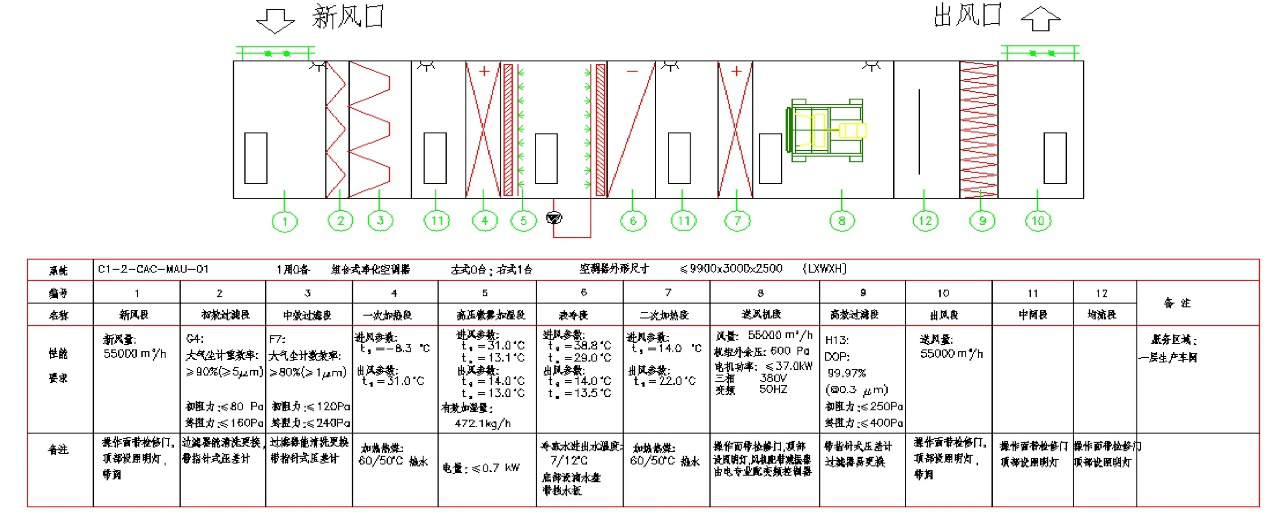

MAU空调箱按新风进风方向依次由进风风阀，初效过滤网、中效过滤网、热回收盘管、预冷盘管、预热盘管、水洗加湿段、再冷盘管、再热盘管、风机、出口风阀等组成。

详细介绍：

1.进风口风阀:主要是由4组扇叶控制，其每组扇叶上都安装一个电动开关阀,风机开启时风阀打开 风机停止运转时风阀关闭。起到保护空调机组件和保证MAU送风管路的封闭性。

2.初效过滤网：位于新风口可除去粒径大于5μm以上的尘埃，通常10多天需要更换一次，例由于武汉华星T3项目上刚开工时的环境比较恶劣，需要每天换一次。在初效过滤网段，我们一般会安装一个压差开关（设定值为150Pa），用于监测滤网两端的压力值，一旦压力值达到设定值，其会在上位机上报警，提示更换滤网。

3.中效过滤网：位于洁净度较低的房间内，可除去粒径为1μm~5μm的尘埃，通常1年更换一次。在初效过滤网段，我们一般会安装一个压差开关（设定值为300Pa），用于监测滤网两端的压力值，一旦压力值达到设定值，其会在上位机上报警，提示更换滤网。

4.热回收盘管：此处为热回收水，供水21℃、回水14℃，由2台水泵控制（一用一备），其启用时间主要为冬季，起到水管防冻裂和减少预热水管的能耗。其预热泵的控制箱由设备厂商提供，但需要为我们提供二次回路的接线，其包含1#泵的启\停信号、远程\本地信号、运行信号、故障信号及2#泵的启\停信号、远程\本地信号、运行信号、故障信号的硬件接线端子，其信号输入\输出形式选用4~20mA。

5.预热盘管：对新鲜空气进行预热,使之能够满足空气处理的要求,同时保护盘管在低温的室外条件下不被冻坏。其中预热盘管的设计所用水为温水，设计人口水温为36℃，经换热后出口温度为26℃。其回水管上安装了一个气动调节阀，用于精确控制设定的温度。

6.预冷盘管：冷盘管,对室外空气进行冷却和除湿,使得送进洁净室的空气能够满足湿度和温度的要求。其中预冷盘管的设计所用水为中温冷冻水，设计人口水温为14℃，经换热后出口温度为21℃。其回水管上安装了一个气动调节阀，用于精确控制设定的温度。

7.水洗加湿器：在室外空气的绝对含湿量低于送风要求和无尘室的湿度低于设定湿度时对MAU进行水洗加湿。同时也可以起到除去空气中的杂质的作用。其加湿器控制箱由设备厂商提供，但是在二次接线回路中为我们提供：启\停信号、远程\本地信号、运行信号、故障信号的硬件接线端子，其信号输入\输出形式选用4~20mA。

8.再冷盘管：对经过预热和冷却盘管处理的空气进行再冷，使之能够满足送风的要求。其中预冷盘管的设计所用水为低温冷冻水，设计人口水温为7℃，经换热后出口温度为14℃。其回水管上安装了一个气动调节阀，用于精确控制设定的温度。

9.再热盘管：对经过预热和冷却盘管处理的空气进行再热，使之能够满足送风的要求。其中预冷盘管的设计所用水为温水，设计入口水温为36℃，经换热后出口温度为26℃。其回水管上安装了一个气动调节阀，用于精确控制设定的温度。

10.送风风机：主要是控制MAU送风量的大小。其送风量的大小主要通过调节变频器的输出频率来控制风机的转速。对于MAU机组的风机这一块，其控制箱由设备厂商提供，但是在二次接线回路中为我们提供：频率给定、频率反馈信号、远程\本地信号、运行信号、故障信号、启\停信号的硬件接线端子，其信号输入\输出形式选用4~20mA。

11.高效过滤网：位于MAU的末端，由风机送风，可除去粒径大于0.3μm以上的尘埃。在初效过滤网段，我们一般会安装一个压差开关（设定值为500Pa），用于监测滤网两端的压力值，一旦压力值达到设定值，其会在上位机上报警，提示更换滤网。

12.出风口风阀：主要是由2组扇叶控制，其每组扇叶上都安装一个气动开关阀,风机开启时风阀打开 风机停止运转时风阀关闭。起到保护空调机组件和保证MAU送风管路的封闭性。

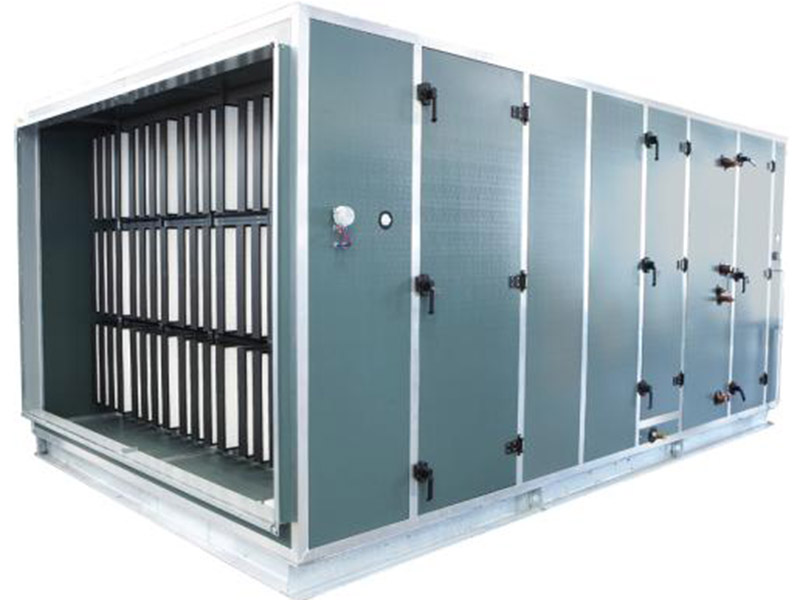

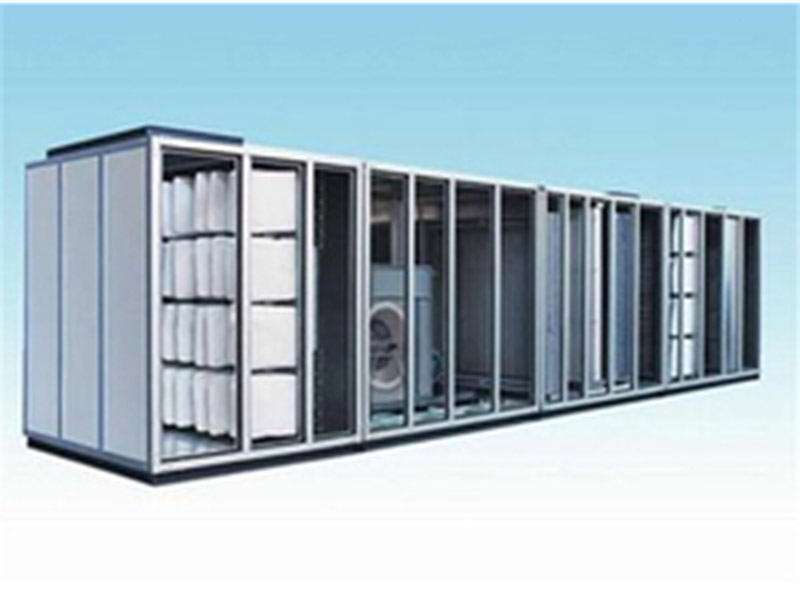

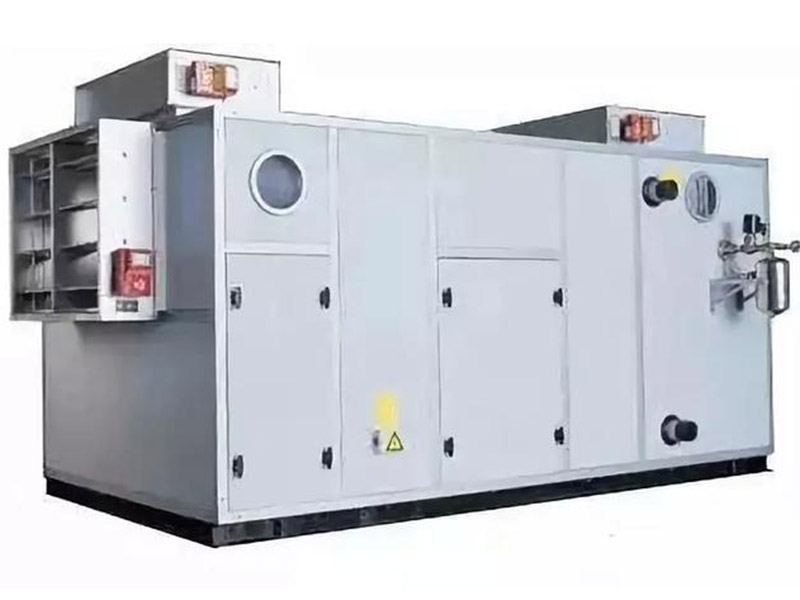

参考图片：
